3。量规结构

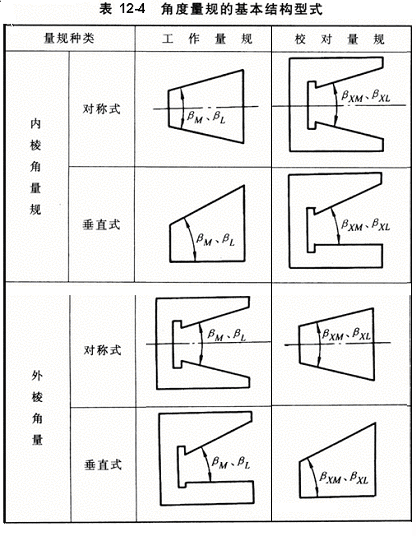

　　角度量规的基本结构型式如表12-4所列。

4。量规公差

　　工作量规的角度公差Tβ根据被检验角度的角度公差Tα和短边长度l由附表12-3确定。
　　角度公差带按照量规精度设计原则，为了防止误收，取单向分布，即：
　　最大极限角度量规的尺寸公差为：
　　最小极限角度量规的尺寸公差为：
　　校对量规的角度公差TXβ取相应工作量规角度公差的一半，并按对称分布，即：
　　T_Xβ = T_β/2 且
