1 量规用途

　　角度量规又称角度极限样板，是用于检测普通角度尺寸的量规，常用于检测成型刀具、螺纹车刀及工件上的斜面或倒角。
　　角度量规是极限量规，分为工作量规和校对量规。工作量规用于检测被测工件的角度是否在最大和最小极限角度范围内；校对量规用于校验工作量规的角度。

2 量规原理

　　角度量规的工作量规分为最大极限角度量规和和最小极限角度量规。最大极限角度量规的公称角度βM是被测角度最大极限角度α_max；最小极限角度量规的公称角度β_L是被测角度最小极限角度α_min 。
　　角度量规校对量规的公称角度（βXM和βXL）与被校验工作量规相同，即：
　　β_M = β_XM = α_max
　　β_L = β_XL = α_min

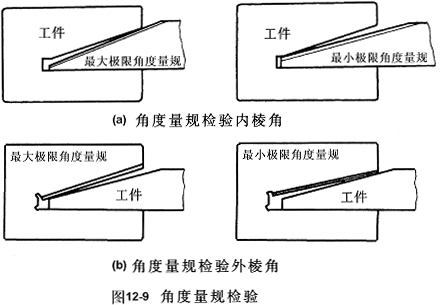

　　用角度量规检验工件，通常采用光隙法。若用最大极限角度量规检验时，光隙在使工件角度变小的部位；用最小极限角度量规检验时，光隙在使工件角度变大的部位。这就表明，被测角度的实际值在两个规定的极限角度之内，被测角度合格，反之则不合格。图12-9是检验内、外角度的示意图。

　　用校对量规检验工作量规时亦采用光隙法。若光隙均匀，则认为工作量规合格。
