课程作业

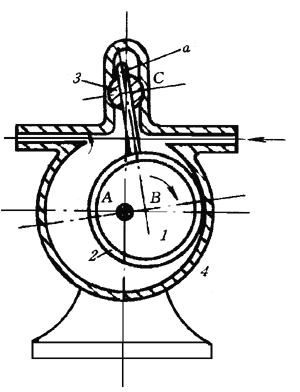

　　2-2 试绘出图示偏心油泵机构的运动简图(其各部分尺寸由图上量取)。该油泵的偏心轮1绕固定轴心转动，外环2上的叶片a在可绕轴心C转动的圆柱3中滑动。当偏心轮1按 图示方向连续回转时，可将右侧输入的油液由左侧泵出。

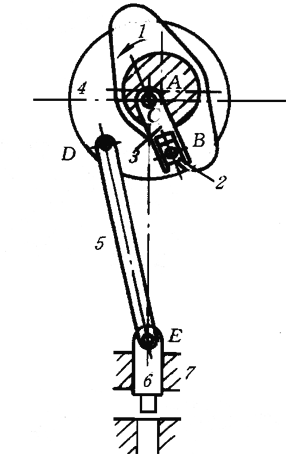

　　2-3 如图所示为一具有急回作用的冲床。图中绕固定轴心A转动的菱形盘1为原动件，其与滑块2在B点铰接，通过滑块2推动拨叉3，拨叉3与圆盘4为同一构件，当圆盘4转动时，通过连杆5使冲头6实现冲压运动。试绘制其机构运动简图，并计算其自由度。
