二、 蜗杆传动的主要参数和几何尺寸

（一）、正确啮合条件

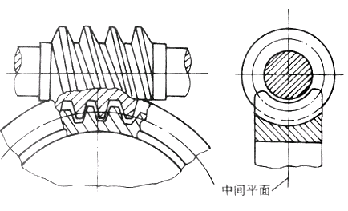

中间平面 ： 对于两轴线垂直交错的阿基米德圆柱蜗杆传动，通过蜗杆轴线并垂 直于蜗轮轴线的平面称为中间平面。在中间平面内蜗杆蜗轮的啮合传动相当于 渐开线齿轮与齿条的啮合传动。
正确啮合条件为：

（二）、主要参数和几何尺寸计算
由于在中间平面上蜗杆传动相当于渐开线齿轮与齿条的传动，所以蜗杆传 动的计算，以中间平面的参数为准，并直接应用齿轮传动的几何关系进行几何 计算。

1 ．模数和压力角
2. 蜗杆头数（齿数）Z₁，蜗轮齿数Z₂
3 ．蜗杆分度圆直径d₁ 和导程角 γ
4 ．传动比i
5 ．中心距 a

1 ．模数和压力角

2. 蜗杆头数（齿数） Z₁，蜗轮齿数 Z₂
由传动比并考虑效率来选定。一般为Z₁ =1~4 。
① 传递运动，要求传动比大，Z₁ 取小值。
②传递动力 ， Z₁取大值 ，传动效率和承载能力高；太多，蜗杆加工困难。蜗轮齿数Z₂ 应根据传动比i 和Z₁ 选取。不宜大于80。
3 ．蜗杆分度圆直径d₁ 和导程角 γ

为了限制蜗轮滚刀的数目并有利于标准化，规定了蜗杆分度圆直径的系列值，即将 蜗杆直径系数 标准化 。
