第五节 其他齿轮机构的啮合特点

平行轴斜齿圆柱齿轮机构

　　一、 斜齿轮齿面的形成和斜齿轮传动的特点
　　二、 斜齿轮的基本参数
　　三、 几何尺寸计算
　　四、 斜齿轮传动的正确啮合条件
　　五、 重合度计算
　　六、 当量齿数
　　七、 交错轴斜齿轮机构简介

一、斜齿轮齿面的形成和斜齿轮传动的特点
1. 齿面形成及其特点

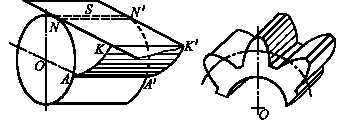

直齿轮 ：发生线KK 与轴线 平行 。 齿面为渐开面。

直齿轮

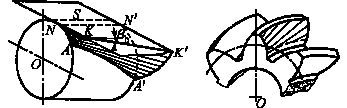

斜齿轮 ：发生线 与轴线成 角 。齿面为螺旋渐开面。

斜齿轮

2. 传动特点
　　啮合时，斜齿轮的轮齿是逐渐进入啮合，又逐渐脱离啮合。斜齿轮传动传动平稳，冲击、振动和噪音小，重合度大，承载能力强，结构紧凑，广泛应用在大功率和高速齿轮传动中。

二、斜齿轮的基本参数
斜齿轮在垂直于螺旋方向的法面齿形不同与端面的渐开线齿形，故斜齿轮 有 端面 和 法面 两套参数

这就要求我们建立 端面参数 与 法面参数 之间的 换算关系 。

端面： 垂直齿轮轴线的平面。齿形是渐开线齿形。端面齿形参 数为端 面参数，用于有关的几何尺寸计算。如m_t、a_t、h*_at、c_t、x_t 。
法面： 垂直螺旋方向的平面。齿形不是渐开线齿形。法面齿形参 数为 法面参数，为标准值，于刀具参数同。如m_n、α_n、h*_n、c*_n、x_n
螺旋角： 与斜齿轮同轴线的任意圆柱面与斜齿轮轮齿的交线均为 螺旋线。螺旋线的切线与齿轮轴线夹角为螺旋角。轮齿 的旋向（螺旋线方线）有左旋与右旋之分。
分度圆柱上螺旋线的螺旋角。
基圆柱上螺旋线的螺旋角。
左旋 ： 沿轴线方向看，轮齿左边高、右边低。
右旋： 沿轴线方向看，轮齿右边高、左边低。

       左旋         右旋
