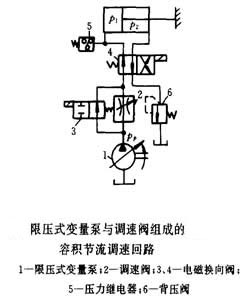

如图所示，调速阀2也可放在回油路上，但对单杆缸，为获得更低的稳定速度，应放在进油路上，空载时泵以最大流量进入缸使其快速。进入工进时，电磁阀应通电使其所在油路断开，压力油经调速阀流入缸内。工进结束后，压力继电器5发讯，使阀3和阀4换向，调速阀再被短接，缸快退。

　　当回路处于工进阶段时，缸的运动速度由调速阀中节流阀的通流面积来控制。变量泵的输出流量和出口压力自动保持相应的恒定值。故又称此回路为定压式容积节流调速回路。

　　这种回路适用于负载变化不大的中、小功率场合，如组合机床的进给系统等处。
