3）极限圆锥、极限圆锥直径和极限圆锥角

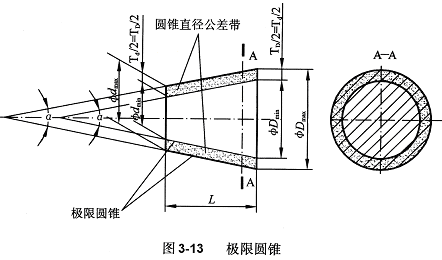

　　与基本圆锥同轴且圆锥角相等、直径分别为最大极限尺寸和最小极限尺寸的两个圆锥称为极限圆锥。在垂直圆锥轴线的任一截面上，这两个圆锥的直径差都相等，如图3-13所示。
　　垂直于极限圆锥轴线上的截面直径称为极限圆锥直径，如图3-13中的D_max、D_min、d_max、d_min。


　　极限圆锥角是允许的最大圆锥角α_max和最小圆锥角α_min, 如图3-14所示。

4）圆锥直径公差、圆锥角公差和给定截面圆锥直径公差
　　圆锥直径公差TD是圆锥直径的允许变动量，适用于圆锥全长。圆锥直径公差带就是两个极限圆锥所限定的空间区域，如图3-13所示。
　　圆锥角公差AT就是圆锥角的允许变动量，以角度值表示的圆锥角公差代号为ATα，以线值表示的圆锥角公差代号为ATD。圆锥角公差带就是两个极限圆锥角所限定的空间区域，如图3-14所示。

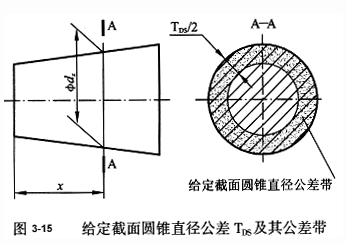

　　给定截面圆锥直径公差TDS是在垂直于圆锥轴线的给定截面内，圆锥直径的允许变动量。给定截面圆锥直径公差TDS与圆锥直径公差TD不同，它仅适用于给定截面。给定截面圆锥直径公差带就是给定的圆锥截面内，由两个同心圆所限定的平面区域，如图3-15所示。
