1 基本术语

1）基本圆锥
　　基本圆锥就是设计给定的圆锥。
　　基本圆锥在零件图样上，可以用以下两种形式的三个特征参数确定：
　　（1）一个基本圆锥直径(最大圆锥直径D、最小圆锥直径d或给定截面圆锥直径dx)、基本圆锥长度L、基本圆锥角α或基本锥度C。标注给定圆锥直径dx时，必须同时标注给定截面的位置尺寸(x)，如图3-10 (a)、(b)、(c)所示。
　　（2）两个基本圆锥直径(通常是最大圆锥直径D和最小圆锥直径d)和基本圆锥长度L，如图3-10(d)所示。

　　当锥度是标准锥度系列之一时。可用标准系列号和相应的标记表示，例如Morse No.3。
　　由此可见，圆锥面的几何特征也可归纳为大小(直径)、形状(素线直线度或面轮廓度)、方向(圆锥角或锥度)和位置(给定截面的位置x)等四项。

2）实际圆锥、实际圆锥直径和实际圆锥角

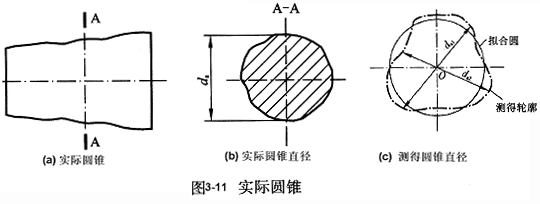

　　实际存在的圆锥叫实际圆锥，一般情况下用通过测量得到的测得圆锥做为实际圆锥，如图3-11所示。
　　在实际圆锥的任一垂直于轴线的截面上测得的直径称为实际圆锥直径da，也称为测得圆锥面的局部尺寸，如图3-11所示。

　　在实际圆锥的任一轴向截面内，包容圆锥素线且距离为最小的两对平行直线之间的夹角称为实际圆锥角αa，每对平行直线形成所包容素线的直线度最小包容区域，其宽度分别为两条素线的直线度误差值，如图3-12所示。
