2 圆锥公差的表示

　　在零件图样上，国家标准规定圆锥公差可以用以下三种方法标注：

1）面轮廓度法
　　国家标准规定通常采用面轮廓度法给出圆锥公差。面轮廓度公差带是宽度等于面轮廓度公差值t的两同轴圆锥面之间的区域。实际圆锥面应不超出面轮廓度公差带。当面轮廓度公差不标注基准时，公差带的位置是浮动的；当面轮廓度公差标明基准时，公差带的位置应对准保持图样规定的几何关系。
　　采用面轮廓度法标注圆锥公差，实际上是使用形位公差及公差带的概念对圆锥面进行综合控制。这种方法能明确表达设计要求，具有理解统一且惟一的优点，被国家标准推荐在设计图样上采用。

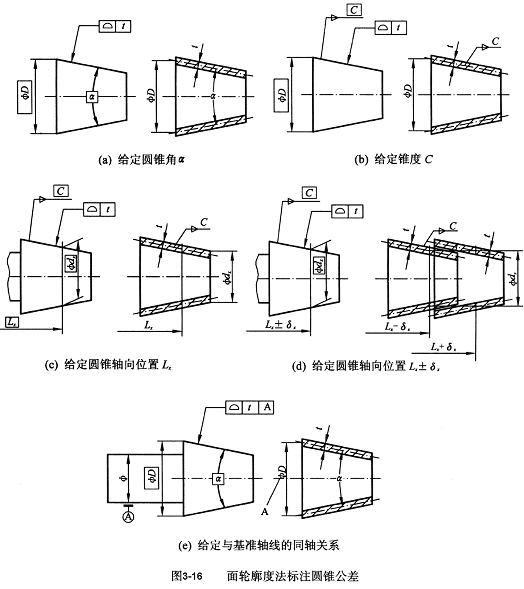

　　图3-16列出了几种用面轮廓度法标注圆锥公差的标注示例及其公差带说明。
