[例5—3] 轴线垂直度公差采用最大实体要求的零形位公差。

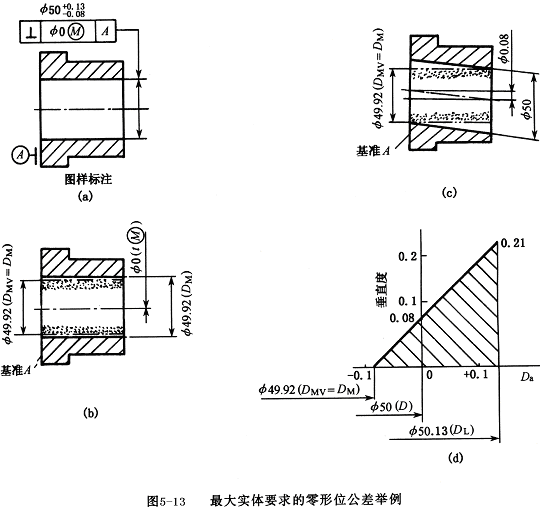

　　图5-13(a)表示φ50孔的轴线对基准平面A的任意方向垂直度公差采用最大实体要求的零形位公差。所示孔的尺寸与轴线对基准平面A的垂直度的合格条件是：　　D_L=D_max=50.13 mm>D_a 且 D'_fe>D_MV=D_M=D_min=49.92 mm
　　
　　 当该孔处于最大实体状态时，其轴线对基准平面A的垂直度公差为零，即不允许有垂直度误差，轴线必须具有理想形状且垂直于基准平面A，如图5-13（b）所示。

　　只有当孔的实际尺寸由最大实体尺寸向最小实体尺寸方向偏离，即大于最大实体尺寸φ49.92mm时，才允许其轴线对基准平面A有垂直度误差，但必须保证其定向体外作用尺寸不超出(不小于)孔的最大实体实效尺寸D_MV=D_M-t=49.92-0=φ49.92mm。所以当孔的实际尺寸处处相等时，它对最大实体尺寸φ49.92mm的偏离量就是轴线对基准平面的垂直度公差。

　　图5-13(c)表示孔的实际尺寸处处为φ50 mm时，其允许轴线对基准平面的垂直度误差f=0+0.08=φ0.08mm。

　　当孔的实际尺寸处处为最小实体尺寸φ50.13mm，即处于最小实体状态时，其轴线对基准平面A的垂直度公差可达最大值，即孔轴线的垂直度公差φ0.21mm。图5-13(d)是该孔的动态公差图。
