3 作用中径及螺纹的旋合条件

1) 作用中径

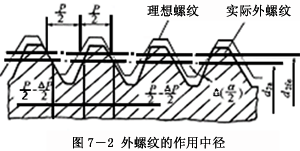

　　与孔、轴体外作用尺寸的概念相似，螺纹的体外作用中径(简称螺纹作用中径)，对于外螺纹，是在规定的旋合长度内，与实际外螺纹外接的最小的理想内螺纹的中径，用d2fe表示；对于内螺纹，是与实际内螺纹内接的最大的理想外螺纹的中径，用D2fe表示。理想螺纹具有基本牙型的螺距、牙型半角及牙型高度，并与实际外(内)螺纹外(内)旋合时在牙顶和牙底处留有间隙，以保证与实际螺纹的大、小径不发生干涉。图7－2是外螺纹作用中径的示意图。

　　螺纹作用中径反映了实际螺纹的中径偏差、螺距偏差和牙型半角偏差的综合作用。无论螺距偏差和牙型半角偏差为正或负，外螺纹的作用中径总是大于其实际中径，内螺纹的作用中径总是小于其实际中径。

2）螺纹的旋合条件
　　相互结合的内、外螺纹在旋合时不能够存在相互干涉，因此内、外螺纹的旋合条件是内螺纹的作用中径大于外螺纹的作用中径，即：D2fe＞d2fe

4 螺纹精度

　　普通螺纹的精度由普通螺纹公差规定，由普通螺纹公差确定的普通螺纹公差带是普通螺纹实际轮廓允许变动的范围。
　　部分普通螺纹的内、外螺纹基本偏差、标准公差以及螺纹旋合长度如附表7－1～附表7－4所列。
