7 普通螺纹标记

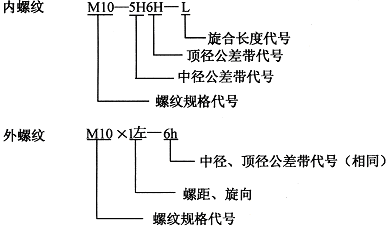

　　完整的螺纹标记由螺纹代号、螺纹公差带代号和旋合长度代号三部分组成，各代号间用“－”分开。公差带代号包括中径公差带代号与顶径公差带代号，且表示公差等级的数字在前，表示基本偏差的字母在后；中径公差带在前，顶径公差带在后；中径公差带和顶径公差带相同时只需要标注一个公差带代号。例如:

　　当旋合长度代号为N时，可以省略。必要时，可以在螺纹公差带代号之后，直接标注旋合长度数值，例如M20×1.5—5h6h—20，表示旋合长度为20mm。
　　内、外螺纹装配在—起时，其公差带代号用斜线分开，左边表示内螺纹公差带，右边表示外螺纹公差带。例如：
