第3节 齿轮配合精度
齿轮配合是关于齿轮传动的一种特定的广义配合。它不同于包容件与被包容形成的、由三个尺寸组成的简单尺寸链配合(孔、轴配合),而是一种以间隙为封闭环的多尺寸因素的复杂尺寸链配合。
齿轮配合是指安装以后的一对互啮齿轮非工作齿面间的间隙状态。
齿轮配合的特征用非工作齿面间的间隙(侧隙)的大小表示。影响侧隙的主要几何参数是互啮齿轮的齿厚(S1、S2)和中心距(a),如图8—10所示。此外,齿距、齿向和轴线平行度等,也会影响侧隙的均匀性。

1 侧隙
齿轮传动的侧隙可以分为:法向侧隙jn、圆周侧隙jt和径向侧隙jr。
法向侧隙jn是装配的齿轮副的工作齿面相互接触时,非工作齿面间的最小距离。
圆周侧隙jt是装配的齿轮副中的一个齿轮固定时,另一齿轮所能转动的节圆弧长。
径向侧隙jr是互啮齿轮双面啮合(无侧隙啮合)时的中心距与公称中心距之差。
三种侧隙的关系如图8—11和下式所示: jn = jtcosα
jr= jt/2tanα

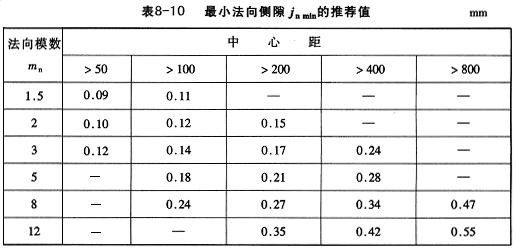

为了保证齿轮传动的正常工作,必须规定足够大的最小侧隙(例如jnmin)。由于较大侧隙不会影响齿轮传动的功能,所以通常不规定最大侧隙(例如jnmax)。
|
