第7节 齿轮精度设计

1 精度等级的选用

　　选用齿轮精度等级时，应仔细分析对齿轮传动提出的功能要求和工作条件，如传动准确性、圆周速度、噪声、传动功率、负荷、寿命和润滑条件、工作持续时间等。
　　通常用计算法或类比法来选用齿轮的精度等级。在实际工作中，齿轮的精度等级主要采用类比法确定，极少数高精度的重要齿轮才采用计算法确定。
　　计算法：按整个传动链传动精度的要求计算出允许的转角误差(推算出△F'_i)，确定传动准确的精度等级；根据机械动力学和振动学计算并考虑振动、噪声以及圆周速度，确定传动平稳的精度等级；在强度计算或寿命计算的基础上确定承载能力的精度等级。
　　类比法：按现有已证实可靠的同类产品或机械的齿轮，按精度要求、工作条件、生产条件等加以必要的修正，选用相应的精度等级。

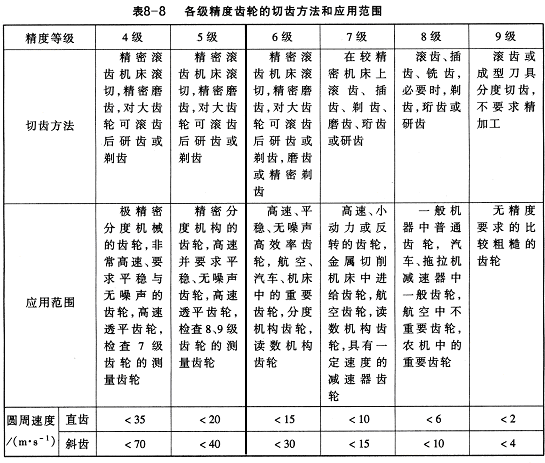

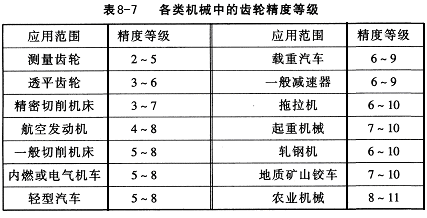

　　各类机械产品中的齿轮常用的精度等级范围如表8—7所列。表8—8还列出了4—9级齿轮的切齿方法、应用范围及与传动平稳的精度等级相适应的齿轮圆周速度范围，可供设计时的参考。
