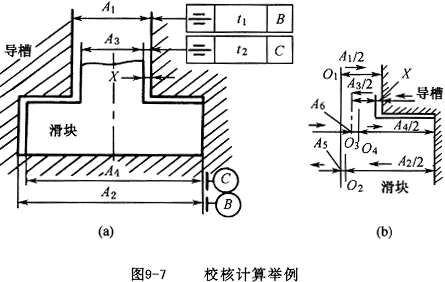

[例9-2] 图9—7(a)所示为T形滑块与导槽的配合。
　　若已知
　　　　　，试计算当滑块与导槽大端在一侧接触时，同侧小端滑块与导槽间的间隙X。

解：
　　此题关系比较复杂，应首先作尺寸链图。设由间隙X的右端开始，依次画出相接的尺寸A₁/2、A₅、A₂/2、A₄/2、A₆和A₃/2，返回至X的左端，形成封闭图形。图中O1、O2、O3、和O4分别表示A₁、A₂、A₃和A₄各尺寸的中心平面。尺寸链图如图9—7(b)所示。
　　在做此类尺寸链图时有两个问题需要注意：
　　当中心要素应进入尺寸链时，可取其相应轮廓要素尺寸的一半体现，如本例中的O1、O2等，相应取A₁/2和A₂/2来体现。
　　形位公差可以按任意方向进入尺寸链。如本例中的对称度公差A₅和A₆。
　　此例为装配尺寸链，显然装配间隙X是封闭环。尺寸链的基本关系为：
