第3节 长度尺寸检测

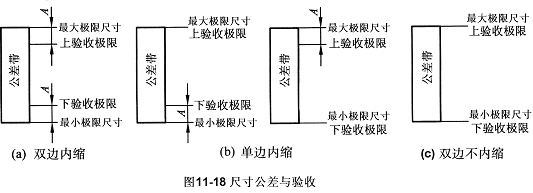

  根据实际情况,验收极限可以是双边内缩、单边内缩和双边不内缩等几种组合,如图11—18所示。对于采用包容要求的尺寸、公差等级较高的尺寸,其验收极限采用双边内缩的方式;当工艺能力指数大于1时,其验收极限可以采用双边不内缩的方式,但对于采用包容要求的尺寸,应采用单边内缩的方式,即在其最大实体尺寸一边内缩;对于偏态分布的尺寸,其验收极限采用单边内缩的方式,即仅在尺寸偏向的一边内缩;对于非配合尺寸和一般公差要求的尺寸,其验收极限采用双边不内缩的方式。

  安全裕度A的确定,必须从技术和经济两个方面综合考虑。A值较大时,可选用较低精度的测量器具进行检验,但减少了生产公差,因而加工经济性差;A值较小时,需要使用较精密的测量器具,加工经济性好,但测量费用高,结果也提高了生产成本。因此,A值应按被检验工件的公差大小来确定,一般情况下,A可以取工件公差的1/10。
  安全裕度A相当于测量中总不确定度 (U),其中含有计量器具的不确定度U1和其他因素引起的不确定度,一般情况下取U1=0.9A。
