第2节 形位公差的图样表示

2 被测要素的标注

  由指引线将形位公差框格与被测要素相连,指引线由指示箭头和细实线构成。指引线指向被测要素,垂直于相应的形位公差带,再用细实线与框格相连。

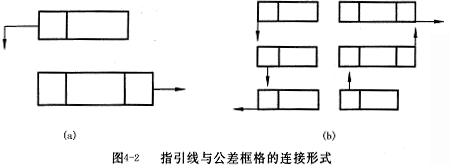

  指引线一般与框格左端连接,如图4—2(a)所示,但视图样布置也可以采用图4—2(b)所示的简化方法。

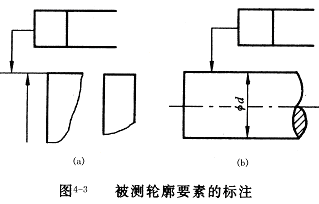

  当被测要素为轮廓要素时,指示箭头应指在被测表面的轮廓线上或其延长线上,但必须与尺寸线错开(如图4—3)。

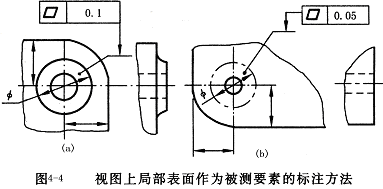

  表示视图中一个局部表面的形位公差要求时,可在面上用一小圆黑点引出参考线,指引线箭头指在该圆黑点上(如图4—4),圆黑点应处于被测表面内。

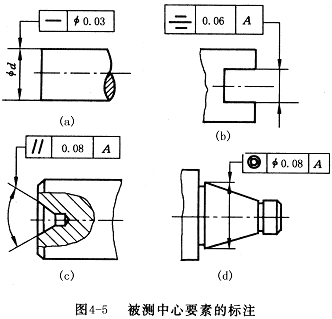

  当被测要素为中心要素,如中心点、圆心、轴线、中心线、中心面时,指引线的箭头应对准与这些中心要素对应的轮廓要素的尺寸线,即与尺寸线的延长线相重合(如图4—5),有时指引线的箭头可以代替一个尺寸线的箭头。
  当被测要素为圆锥面轴线时,指引线的箭头应与圆锥的大端或小端的直径尺寸线对齐。必要时,箭头也可与圆锥上任一部位的空白尺寸线对齐(如图4—5)。

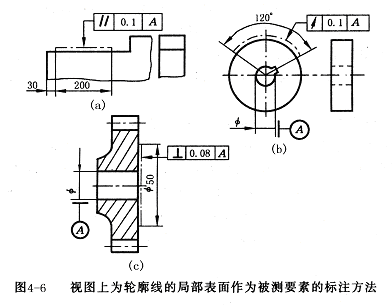

  当被测要素为局部表面且在视图上表现为轮廓线时,可用粗点划线示出其规定的范围并加注尺寸,形位公差指引线的箭头应指向粗点划线(如图4—6)。
