第2节 形位公差的图样表示

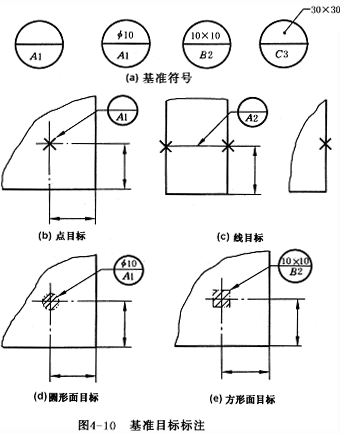

  当以几何要素上的若干点、线或局部表面作为基准时,应标注基准目标。基准目标的基准代号分成上、下两部分的圆,上半部分标注面目标的尺寸,对于线目标或点目标则为空白,下半部分标注基准代号字母及基准目标的序号,只有一个基准目标时,也应标注序号1。当基准目标为点时,用45°的交叉粗实线表示;当基准目标为直线时,用细实线表示,并在棱边上加45°交叉粗实线;当基准目标为局部表面时,以双点划线画出局部表面轮廓,中间画出斜45°的细实线,如图4—10所示。表示基准目标的尺寸不标注公差。

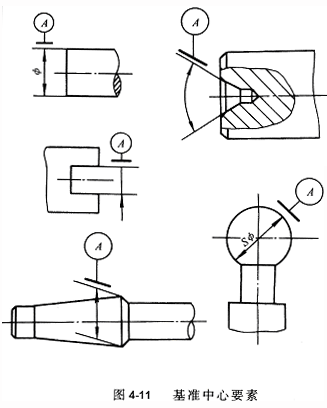

  当基准要素为中心要素时,基准代号的连线应与该中心要素所对应的轮廓要素的尺寸线对齐,基准代号中的短横线也可代替尺寸线的一个箭头(如图4—11)。
  当基准要素为圆锥轴线时,基准代号的连线应与基准要素(圆锥轴线)垂直,而不是垂直于圆锥的素线,基准短横线应与圆锥素线平行(如图4—11)。
  当基准要素为球心时,基准代号的连线应位于通过基准点的方向,并与球的尺寸线对齐(如图4—11)。

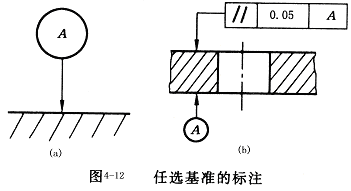

  对于具有对称形状的零件,实际上无法区分被测要素和基准要素时,被测要素和基准要素之间的位置公差应该标注任选基准。此时,用指示箭头代替基准代号中的短横线,如图4-12。

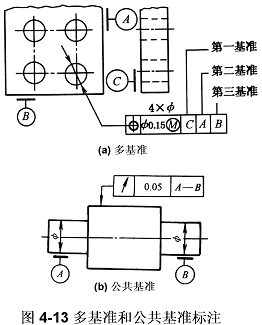

  在形位公差框格中,采用多基准时,应将各个基准代号按第一基准、第二基准和(或)第三基准的顺序从左到右分别置于不同的柜格中,其顺序和字母顺序无关,如图4-13(a)所示。第一基准、第二基准和第三基准是三基面直角坐标体系中两两相互垂直的基准要素三个基准的先后顺序对保证零件的质量非常重要。通常选取最重要的要素作为第一基准。
  采用同一方向上的两个基准要素共同组成公共基准时,公共基准要素的代号由组成公共基准的各个基准的代号字母并在其间加一横线组成,如图4-13(b)所示。
