第1节 基本术语
2）体内作用尺寸
在给定长度上,与实际被测要素内表面(孔)体内相接的最小理想面、或与实际外表面 (轴)体内相接的最大理想面的直径或宽度，称为体内作用尺寸。

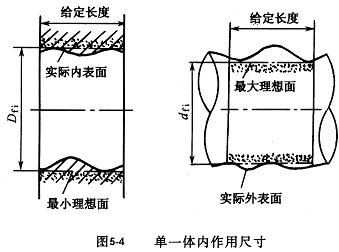

对于单一要素，孔的单一体内作用尺寸以Dfi表示，轴的单一体内作用尺寸以dfi。表示，图5—4所示。

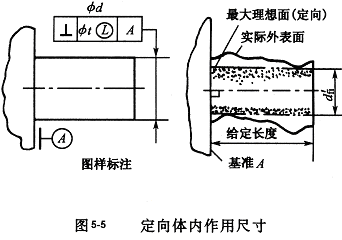

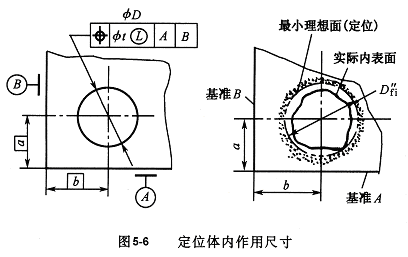

对于给出定向公差或定位公差的关联要素，确定其体内作用尺寸的理想面的中心要素必须与基准保持图样给定的方向或位置关系。其体内作用尺寸分别称为定向体内作用尺寸(D'fi/d'fi)和定位体内作用尺寸(D"fi/"dfi)，如图5-5和图5-6所示。
与体外作用尺寸相似，在同一基准体系下，任一实际要素的定位、定向、单一体内作用尺寸及任一局部实际尺寸存在以下关系：
对于孔 D"fi≥ D'fi≥ Dfi ≥ Da
对于轴 d"fi ≤ d'fi ≤dfi ≤ da
