第1节 基本术语

1 作用尺寸

  孔、轴要素的作用尺寸可以分为体外作用尺寸和体内作用尺寸。
  作用尺寸是在实际被测要素上定义的尺寸。在一般情况下,不同实际要素的作用尺寸是不同的,但任一实际要素的作用尺寸则是惟一确定的。

1) 体外作用尺寸
  在给定长度上,与实际被测要素内表面(孔)体外相接的最大理想面、或与实际外表面(轴)体外相接的最小理想面的直径或宽度,称为体外作用尺寸。

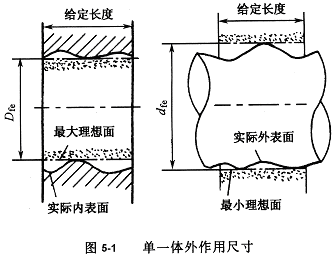

  对于单一要素,作用尺寸称为单一体外作用尺寸。孔的单一体外作用尺寸以Dfe表示,轴的单一体外作用尺寸以dfe表示,如图5—1所示。

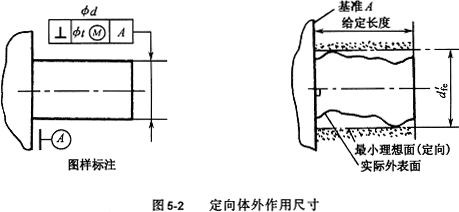

  对于给出定向公差或定位公差要求的关联要素,确定其体外作用尺寸的理想面的中心要素,必须与基准保持图样给定的方向或位置关系。其体外作用尺寸分别称为定向体外作用尺寸(D'fe、d'fe)和定位体外作用尺寸(D"fe、d"fe),如图5—2和图5—3所示。


  由于确定单一体外作用尺寸的理想面没有方向和位置要求,而确定关联(定向或定位)体外作用尺寸的理想面具有确定的方向或位置要求,因此在同一基准体系条件下,任一实际要素的定位、定向、单一体外作用尺寸及任一局部实际尺寸一定存在以下关系:
  对于孔 D"fe ≤ D'fe ≤ Dfe ≤ Da

  对于轴 d"fe ≥ d'fe ≥ dfe ≥ da
