第1节 基本术语

2) 最小实体实效状态和最小实体实效尺寸
  在给定长度上,实际被测要素(孔、轴)处于最小实体状态(LMC),且其中心要素的形位误差等于给出的形位公差值时的综合极限状态,称为最小实体实效状态(LMVC)。
  最小实体实效状态下的体内作用尺寸称为最小实体实效尺寸.

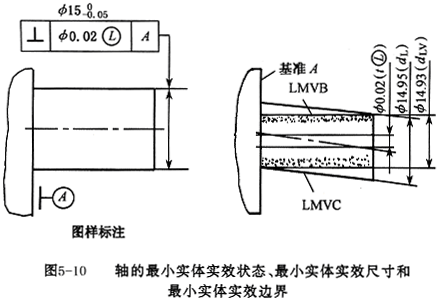

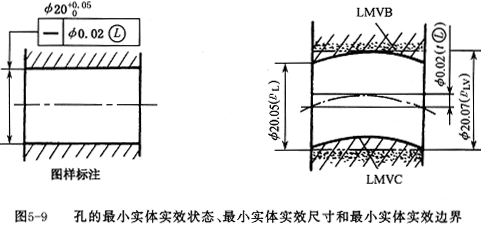

  孔的最小实体实效尺寸用DLV表示,轴的最小实体实效尺寸用dLV表示,如图5-9和图5-10所示。



  孔、轴的最小实体实效尺寸为:
  对于孔 DLV = DL + t = Dmax + t

  对于轴 dLV = dL – t = dmin - t 式中,t为被测孔、轴的中心要素的形位公差值;DL、dL分别为被测孔、轴的最小实体尺寸。
