2 实效状态

　　实效状态是设计规定的孔、轴的综合极限状态。
　　实效状态分为最大实体实效状态和最小实体实效状态。

1) 最大实体实效状态和最大实体实效尺寸
　　在给定长度上，实际被测要素（孔、轴）处于最大实体状态（MMC），且其中心要素的形位误差等于给出的形位公差值时的综合极限状态，称为最大实体实效状态(MMVC)。
　　最大实体实效状态下的体外作用尺寸称为最大实体实效尺寸。

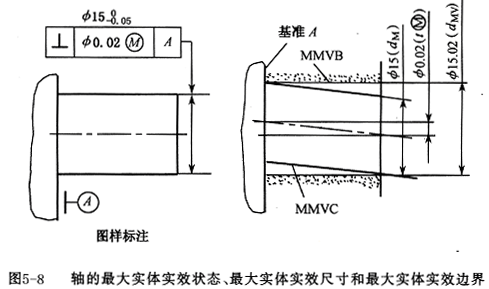

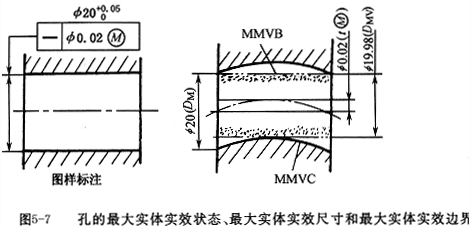

　　孔的最大实体实效尺寸用DMV表示，轴的最大实体实效尺寸用dMV表示，如图5—7和图5-8所示。

　　孔、轴的最大实体实效尺寸为：
　　对于孔 DMV=DM-t=Dmin-t
　　对于轴 dMV=dM+t=dmax+t 式中，t为被测孔、轴的中心要素的形位公差值；DM、dM分别为被测孔、轴的最大实体尺寸。
