第6节 功能量规

2）定位部位
　　定位部位是功能量规上用于模拟基准或基准要素的边界的部位。
　　若基准要素为中心要素，最大实体要求未应用于基准要素时，定位部位的尺寸、形状、方向和位置应由基准要素的实际轮廓确定，并保证定位部位相对于实际基准要素不能够浮动。
　　若基准要素为中心要素，最大实体要求应用于基准要素时，定位部位的尺寸、形状、方向和位置应与基准要素边界（最大实体实效边界）的尺寸、形状、方向和位置相同。
　　若基准要素为轮廓要素，定位部位的尺寸、形状、方向和位置应与实际基准要素的理想要素的尺寸、形状、方向和位置相同。

3）导向部位
　　导向部位是功能量规上便于检验部位和（或）定位部位进入被测要素和（或）基准要素的部位。
　　导向部位的尺寸、形状、方向和位置应与检验部位或定位部位的尺寸、形状、方向和位置相同。
　　由检验部位或定位部位兼做导向部位时（无台阶式），导向部位的尺寸由检验部位或定位部位确定。
　　导向部位的尺寸由设计者自行确定，但应标准化。

3。 量规参数

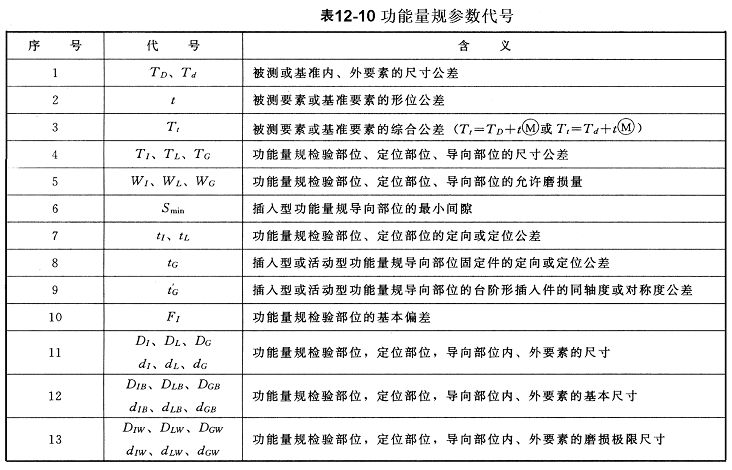

　　功能量规参数的代号如表12-10所列。
