第6节 功能量规

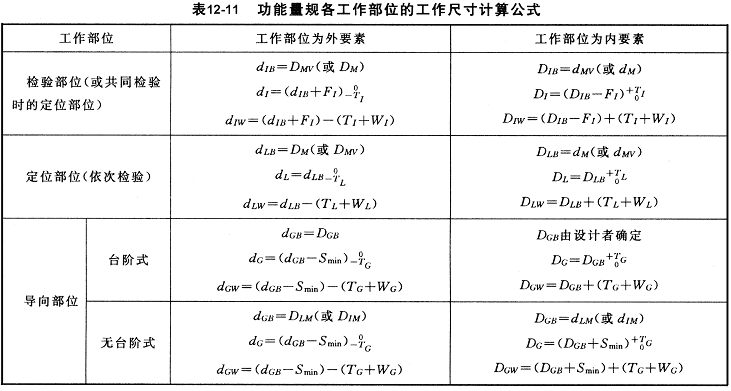

　　功能量规各工作部位的工作尺寸计算公式如表12-11所列。



4。 量规公差

　　按照量规精度设计准则，为了防止误收，功能量规检验部位的公差带亦应与光滑极限量规一样，安置在被测要素的公差带以内。
　　检验部位的尺寸公差带如图12-14(a)所示。
　　依次检验时，定位部位的尺寸公差带如图12-14(b)所示。共同检验时，定位部位的公差带与检验部位的尺寸公差带相同，如图12-14(a)所示。
　　插入型功能量规的台阶式导向部位的尺寸公差带如图12-14(c) 所示。
　　插入型功能量规的无台阶式导向部位的尺寸公差带如图12-14(d) 所示。
　　功能量规各部位的公差值参见附表12-6，检验部位的基本偏差数值参见附表12-7，
