第6节 功能量规

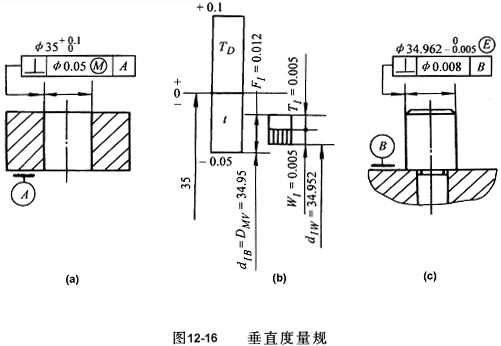

　　[例12-5] 设计如图12-16(a)所示孔的检验量规（垂直度量规）。
解：
　　设计采用组合型功能量规，量规圆柱外表面代表被测孔的最大实体实效边界。该量规为通规，当实际工件孔能够通过量规时，表示实际工件孔在最大实体实效边界外，即孔的定向体外作用尺寸大于最大实体实效尺寸。
　　根据轴的尺寸公差和垂直度公差的综合公差（0.1+0.05=0.15mm），可以由附表查出T1=W1=0.005mm,t1=0.008,F1=0.012mm则：

设计的量规公差带见图12-16(b)，结构简图见图12-16(c)。
