第6节 功能量规

5。 量规设计示例

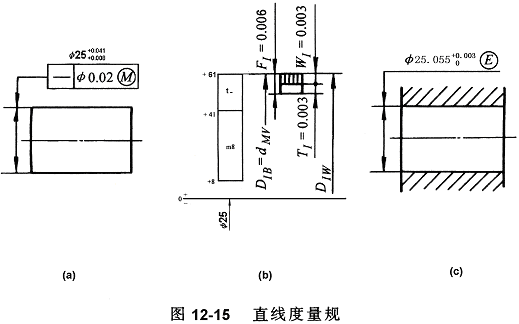

　　[例12-4] 设计如图12-15(a)的轴检验量规（直线度量规）。
解：
　　设计采用整体功能量规，量规圆柱内表面代表被测轴的最大实体实效边界。该量规为通规，当实际工件轴能够通过量规时，表示实际工件轴在最大实体实效边界内，即轴的单一体外作用尺寸小于最大实体实效尺寸。
　　根据轴的尺寸公差和形状公差的综合公差（0.033+0.02=0.053mm），可以由附表查出TI=WI=0.003mm，FI=0.006mm，则检验部位工作尺寸为： mm
　　检验部位磨损极限尺寸为： DIW=(DIB-FI)-(TI+WI)=(25.061-0.006)+(0.003+0.003)= 25.061 mm
　　量规公差带见图12-15(b)，量规结构简图见图12-15(c)。


　　例12-2中按照光滑极限量规设计方法设计的该轴检验通规工作尺寸为mm，而本例中按照功能量规设计方法设计的该轴检验通规工作尺寸为mm，从中不难发现两种设计方法的区别在于公差带宽度和位置有所区别，但是其检验原理和量规设计原理并无本质区别。因此，在生产实际中可以选用企业常用的方法进行量规设计。
