第6节 功能量规

　　[例12-6] 设计如图12-17(a)所示孔的位置度检验量规（位置度量规）。
解：
　　设计采用台阶式插入型功能量规，量规圆柱外表面代表被测孔的最大实体实效边界。该量规为通规，当实际工件孔能够通过量规时，表示实际工件孔在最大实体实效边界外，即孔的定向体外作用尺寸大于最大实体实效尺寸。
　　根据轴的尺寸公差和垂直度公差的综合公差（0.1+0.1=0.15mm），可以由附表查出：
　　
　　F1=0.028mm

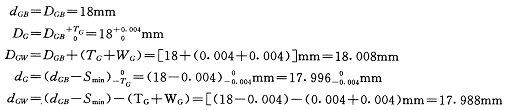

　　对于检验部位：
　　

　　对于导向部位：
