第7节 圆柱齿轮检测
如图11—84(b)所示,齿廓总误差ΔFα、齿廓形状误差Δffα和齿廓倾斜误差ΔfHα可以在齿廓迹线图上的齿廓计值范围内进行评定。
齿廓总误差△Fα是在齿廓的计值范围内,包容实际齿廓且距离为最小的两条设计齿廓之间的距离;齿廓形状误差△ffα是在齿廓的计值范围内,包容实际齿廓且距离为最小的两条平均齿廓之间的距离;齿廓倾斜偏差△fHα是在齿廓的计值范围内,与平均齿廓两端相交的两条设计齿廓之间的距离。

2)齿距偏差的测量
各种齿距偏差(△Fp、△Fpk、△fpt)的测量,其基本原理是相同的,可以分为相对测量和绝对测量两种,将测量所得数据按不同处理方法撤离即可得到相应的偏差值。
(1)相对测量法
齿距偏差相对测量法的基本原理是以被测齿轮的任一齿距作为基准齿距,把仪器的指示表调整为零,然后依次测得各齿距对基准齿距的偏差,即相对齿距偏差。再按齿距偏差的圆周封闭的原则,计算确定各齿距的实际偏差△fpt、齿距累积偏差△Fpk和齿距累积总误差△Fp。

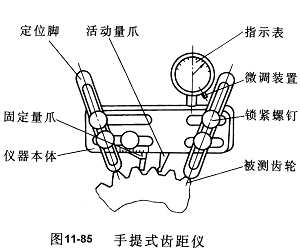

相对法测量齿距的仪器有:用于测量7级以下精度齿轮的齿距(周节)检查仪,也称手持式齿距仪,以齿顶圆定位,如图11—85所示;用于测量4-6级精度齿轮的万能测齿仪,以齿轮孔定位,图11—86是在万能测齿仪上用相对测量法测量齿距偏差的原理示意图。

|
