第7节 圆柱齿轮检测
测得数据可用计算法或图解法处理。
首先计算法将所有相对齿距偏差相加求和并求修正值K：
K = -（所有相对齿距偏差之和／z）
然后求齿距偏差：
齿距偏差 = 相对齿距偏差 + K
取诸齿距偏差中绝对值最大者作为单个齿距偏差△fpt。注意齿距偏差有正、负之分，故不能略去正、负符号。

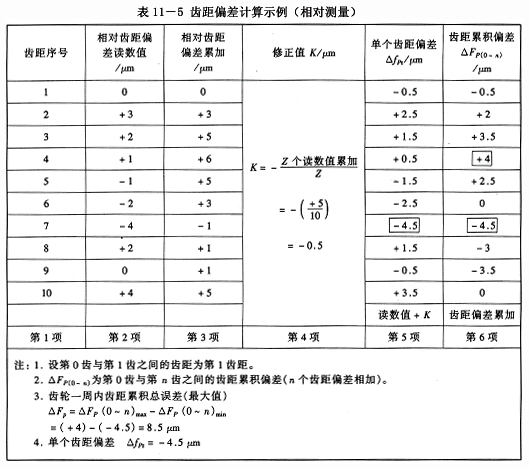

将诸齿距偏差依次累加,最大与最小累加值之差，即为齿距累积总误差△Fp，如表11—5所示。
|
