（2）干涉法
　　利用光波干涉原理，将平晶工作面以微小角度与被测表面逐渐贴合，相成干涉条纹。根据干涉条纹的形状或干涉条纹的数目评定直线度误差或平面度误差，如图11-63所示。

（3）指示表法
　　使用指示表和其他辅助量具的平台测量法是形位误差的常用检测方法。通过指示表的读数测得相关的数值，经过几何学的处理变换，计算被测对象的形位误差。

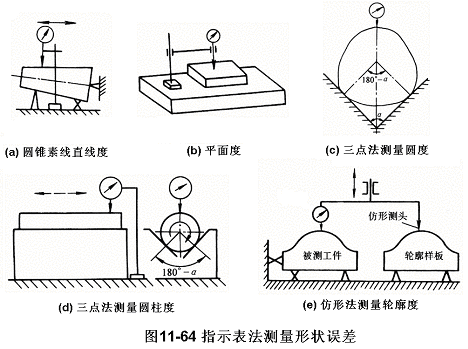

　　图11-64(a)是用指示表和正弦规在平台上测量圆锥素线的直线度误差；图11-64(b)是用指示表在平台上测量平面度误差和平面对平面的平行度误差；图11-64(c)是用指示表和V型块使用三点法测量圆度误差；图11-64(d)是用指示表和V型块使用三点法测量圆柱度误差；图11-64(e)是用指示表和仿形测头测量线轮廓度和面轮廓度误差。

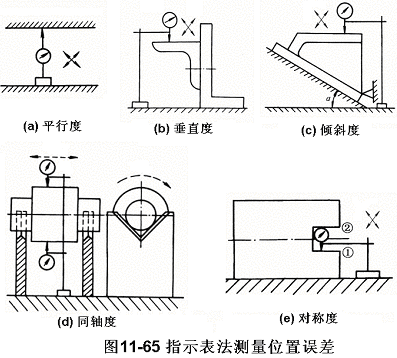

　　图11-65(a)是用指示表测量内表面的平面（或直线）平行度误差；图11-65(b)是用指示表和直角尺在平台上测量垂直度误差；图11-65(c)是用指示表和角铁测量倾斜度误差；图11-65(d)是用指示表和V型块测量同轴度、圆跳动、全跳动误差；图11-65(e)是用指示表在平台上测量对称度误差。

3误差评定

1）最小包容区域判别准则
　　最小包容区域的形状与公差带形状相同，且包容实际被测要素时其区域宽度或直径最小。如何判断包容实际被测要素的区域是否具有是小宽度或直径，即是否实现了最小包容，称为最小包容区域判别准则。
　　形状误差的最小包容区域的方向和位置浮动，实际被测要素的不同方位的包容区域的宽度或直径不相同，所以判别是否是最小包容区域的关键是确定最小包容区域的方位。确定形状误差的最小包容区域时计算比较复杂，在不影响检验结果的情况下，允许采用近似的评定方法进行数据处理和形状误差计算。
　　位置误差的最小包容区域的方向或位置固定，判别是否是最小包容区域相对比较容易。
　　跳动误差的最小包容区域的宽度就是指示表在测量时摆动的范围的大小，即最大读数和最小读数的差值。
